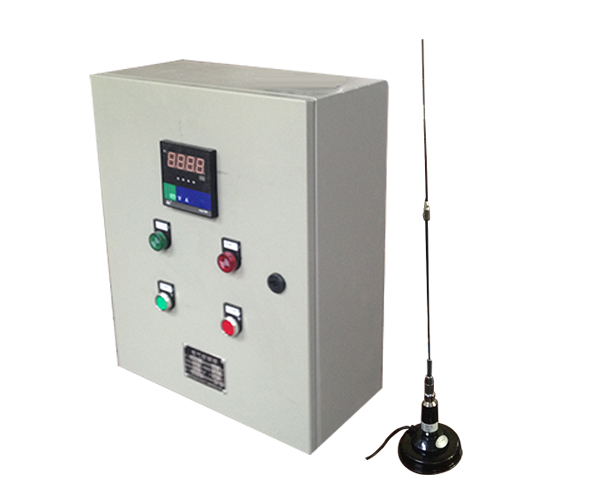

  DXYK-3型無線水位控制器由水位傳感器、發送機，接收機三大部分組成。其中傳感器和發送機裝在測量點，接收機裝在水位檢測值班室。

  傳感器采集到的水位和管網壓力信號或其它信號，通過發送機傳送到給接收機，接收機在程序控制下，將水池水位管網壓力或其它參數及發送機電池電壓顯示出來。

  本機也可作為恒壓供水壓力反饋信號采集的配套裝置。

  此無線水位控制器是為了滿足了無交流供電場所、遠距離傳輸水位、傳輸管網壓力或其它信號而設計的智能化儀器。

1、電源：交流220V±10% 50HZ ;直流 +12V

2、頻率范圍：225.025MHz～235.025MHz

3、發射功率：3 ～ 25W可調

4、遙測距離：0—20km;

5、測量范圍：水位 0～5m ;0～10m ;0～50m ;0～100m

6、壓力 0～1Mpa ;0～2Mpa

7、分辨率：水位 0.01m; 壓力0.001 MPa

8、測量精度：水位 <±0.05m; 壓力<±0.01 MPa

9、環境溫度：-25℃～+55℃(儀器部分);0℃～80℃(傳感器)

10、相對濕度：常溫 90%

11、占用體積：發送機285×205×120mm 接收機250×200×129mm發射天線

12、凈重量：發送機 4.5 kg 接收機 3.3 kg

13、接收機嵌入式安裝：開口尺寸：190(寬)×240(高)，也可壁掛安裝。

14、執行標準：Q/HDYJJ001-2006

15、如果地理環境復雜，可選用中國移動網絡GPRS無線通訊方式，其他功能不變。

  1、水泵啟停信號

  2、水泵運行故障信號

  3、水泵運行電流信號

  4、水池液位信號

  5、水池水溫信號

  6、水池PH值信號

  7、水池濁度信號

  8、水質細菌含量信號

  9、水質硬度信號

  10、泵房環境溫度、濕度、二氧化碳信號

  11、泵房運行的三相有功功率、無功功率信號。

  1、開關量

  2、模擬量（4-20ma，0-10v）

  3、485/232通訊接口（支持modbus協議）

  1、 水泵

  2、 電磁閥

  3、 電動閥

  4、 電動調節閥

  5、 報警器

  6、 風機

  7、 PLC、DCS自控系統

  8、 以及其他的一些電氣設備。

儀器發送機有兩個參數信號輸入口，第一個參數為水位信號，如果不測水位，而測其它信號，例如管網壓力，需要控制,則可把它設在第一模擬信號入口。

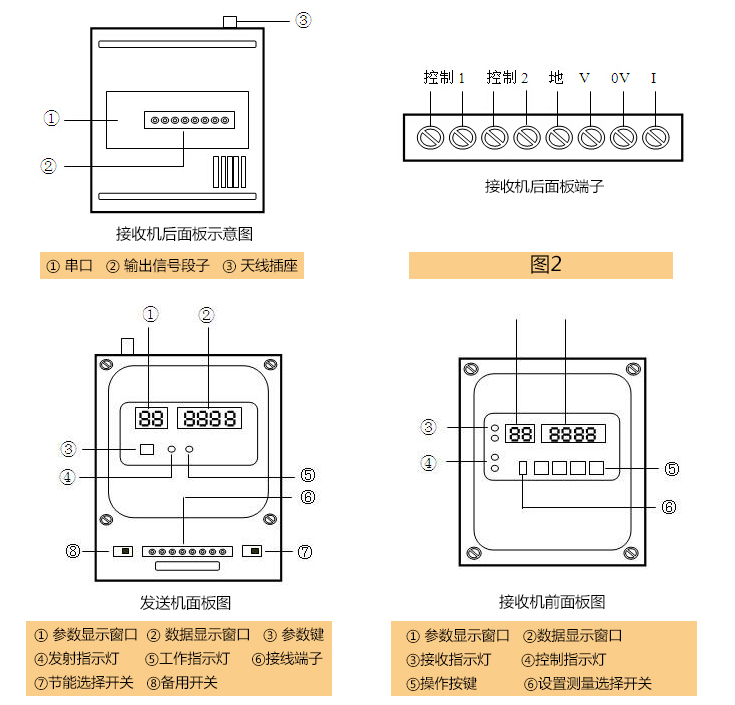

(一)發送機：發送機是數據采集的主要部件,它把收集到的模擬信號用數字形式發送去。

(二)接收機：接收機具有數據處理,顯示和控制功能.

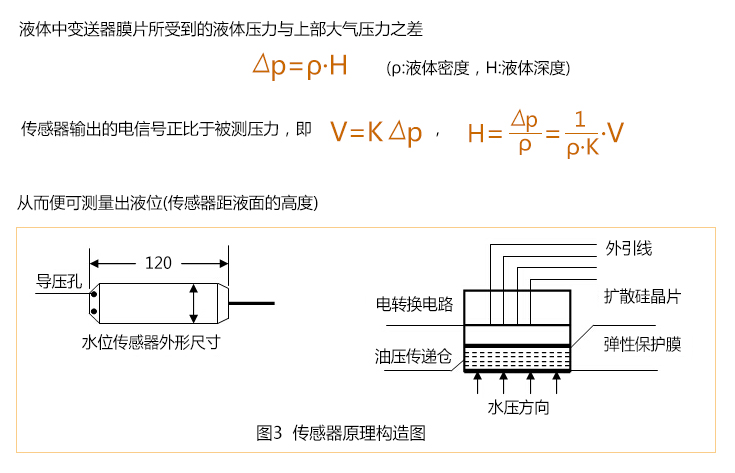

 水位傳感器是一種硅壓阻元件，不銹鋼外殼封裝，頭部有導壓孔，內部敏感片是帶有擴散硅電阻橋的單晶硅膜片，利用半導體的壓阻效應實現力——電轉換。

(一)發送機的安裝方法和操作

1.發送機的水塔內安裝

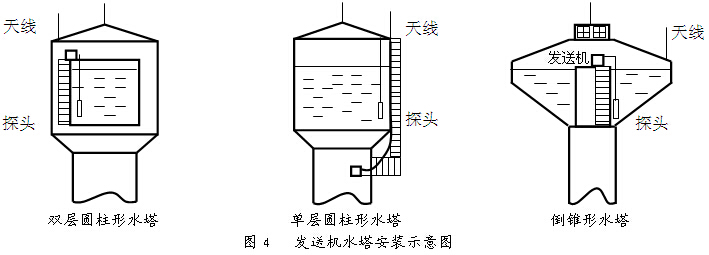

①發送機在水塔內安裝的位置根據水塔的結構而定，最好放置在冬暖夏涼處，圖四為幾種常見的不同結構水塔安裝示意圖。

②插好電源線，傳感器慢慢放入水中，傳感器投放的位置應避開水池的進水口和出水口，這一點要特別注意，傳感器放到水底后，再上提20公分，防止泥沙堵塞導壓孔，隨后將傳感器電纜線固定。

③ 天線同軸線與傳感器線必須分開，不得疊絞在一起，以防天線磁場對傳感器測量干擾，這一點應特別注意。

④ 發射天線固定在水塔護攔適當位置，要低于避雷針，同軸線若太長不要打卷成盤，應散開，最好走直線與發送機連接，否則發射效果不佳。

2. 發送機山頂水池安裝

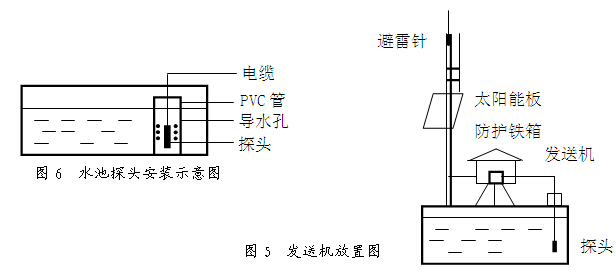

① 如果山頂水池有小房子，可將發送機安裝在房內，如果沒有小房子應做一個有通風孔并且防雨的鐵箱子(圖5)，將發送機放在其中。天線同軸線與傳感器線應穿PVC套管，以防被盜或損壞。如果有山嚴重遮檔，可安裝中繼站。

②水位傳感器慢慢放入水中，對于水流動較大的水池或污水池在水池內安裝一個口徑為60-100PVC管，PVC管壁打數個導水孔，投入PVC管中。(圖6)

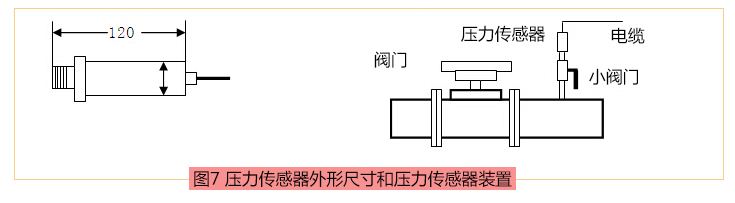

3.發送機壓力探頭安裝(圖7)

壓力傳感器支管安裝一個小閥門以備檢修時方便。

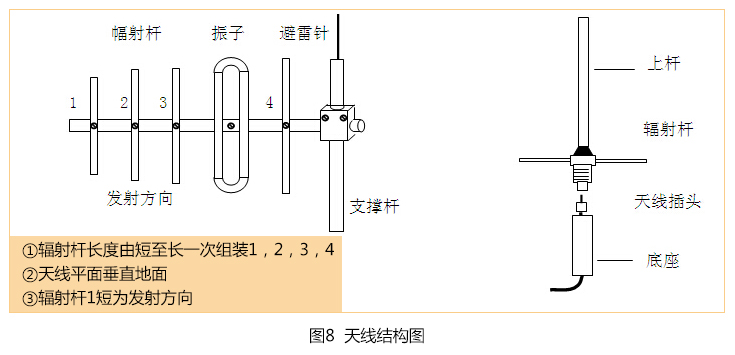

4.室外天線安裝(圖8)

室外天線應安裝在屋外空曠的地方，四周不應有高大建筑屋遮擋，在有條件的地方，可用場強儀幫助尋找場強較強的地方敷設。天線有兩種，定向天線和全向天線。根據情況配置不同的天線。一般配置全向天線。

5.發送機外接電池安裝

發送機具有交直流兩用電源，對于沒有交流電源的地方，可外接直流電瓶，直流電瓶可選用12V免維護電池或太陽能電池，一般應準備兩塊電池交換使用，電池沒電時撤回室內充電。發送機具有電池電量自動檢測功能并顯示，若電不足及時更換。

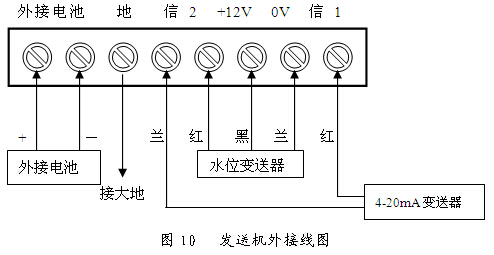

①電池“+”“-”分別與發送機外接電池端子對應連接(圖10)。

②電池應放置在干燥處，防止受潮。

③發送機安裝完畢后，設置測量選擇開關撥到“測量”位置，這時數據顯示熄滅，只有工作指示燈閃亮，發送機進入節能運行狀態，這樣可延長電池工作時間。

6.避雷器安裝方法(圖9)

對于雷電多發地區天線應安裝避雷器(注：避雷器另配)，避雷器兩端是射頻插頭，一端與天線饋線相連，另一端與儀器天線插座相連，接地端子與儀器接地端子連接，同時接大地。如果沒有作好地線，避雷器將失去避雷作用。所以必須接地良好，接地電阻不大于4歐姆。

7.發送機的連線及操作方法

①接好變送器和發送天線，打開電源開關。

②節能選擇開關置于“1”，節能選擇開關置于“1”時，10秒鐘發送一次，此時面板顯示窗上有數字顯示，工作指示燈閃爍，發送信號時發送指示燈亮(1秒)，按參數鍵，可選擇幾種參數的顯示值。

③節能選擇開關置于“2”，此時無顯示，儀器進入節能工作狀態，只有工作指示燈閃爍，儀器2分鐘發送一次，發送時發送指示燈亮(1秒)。

④本機可測兩個參數(信1，信2)，信1為水位信號，(信2可測壓力、溫度等)，信1水位變送器是1～5V電壓輸出信號(三線制);如果選用二線制變送器，訂貨時應特別說明。

⑤發送機的顯示

發送機可顯示三種參數：0參數——電池剩余電壓;1參數——水位;2參數——水位、壓力、溫度或其他參數;3參數——空(待用)。

(二) 接收機安裝和操作

1接上交流電源，插好天線。

2打開電源，顯示窗應有參數代碼和數值顯示。

3接收機的測量：

儀器出廠時將所測量的參數值均已設置完成，用戶只是將儀器安裝完畢，接通電源儀器便進入正常工作，儀器出廠時水位的上、下限報警值及水泵控制的上、下限值需用戶自己設置，如果不需要控制可不作任何設置操作。

接收機測量時“測量/設置”開關置于測量位置，接收機可顯示三個參數，每按動一下“參數”鍵，參數顯示窗口顯示一個代碼：0-參數——電池剩余電壓;1-參數——水位;2-參數——水位、壓力、溫度或其他參數;3-參數——空(待用)。

4接收機的設置:

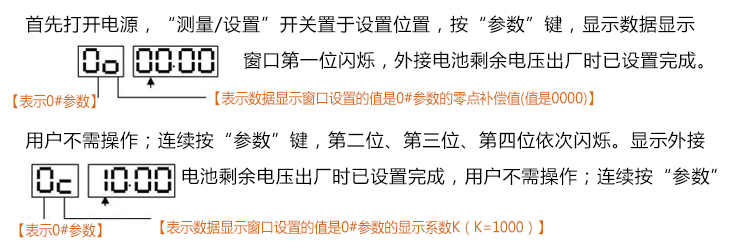

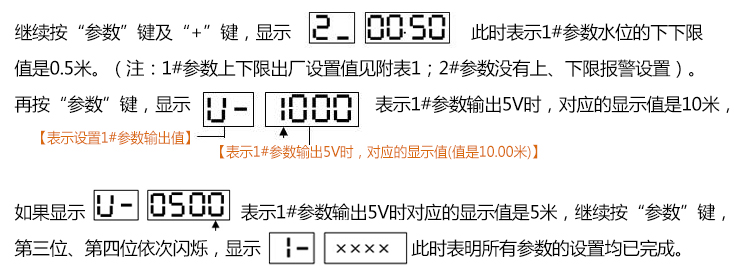

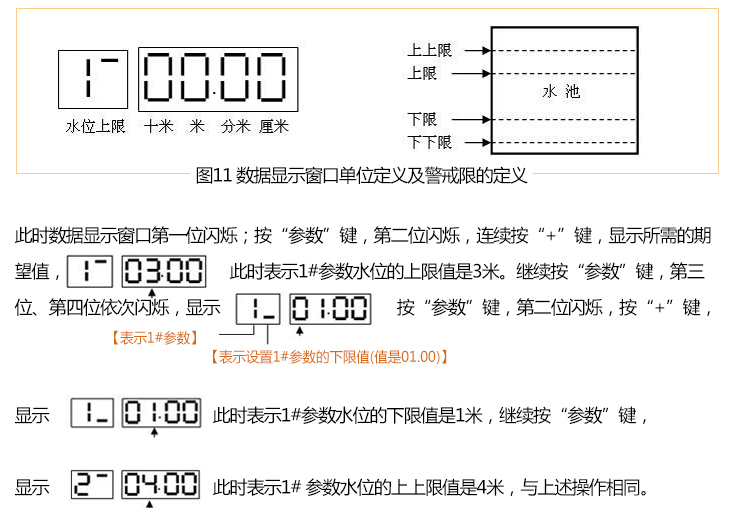

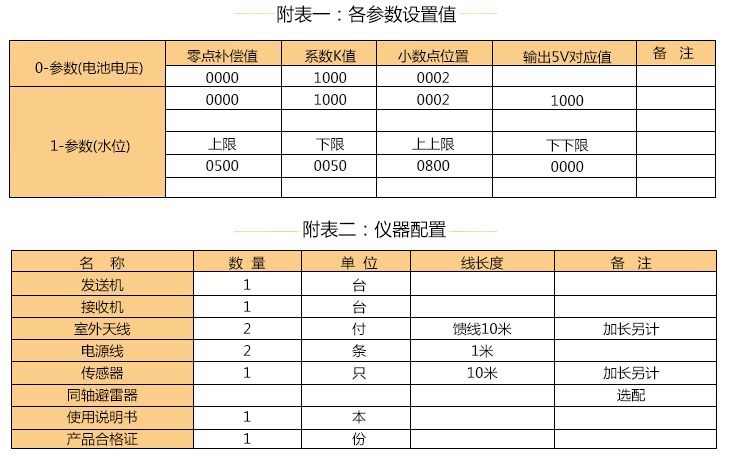

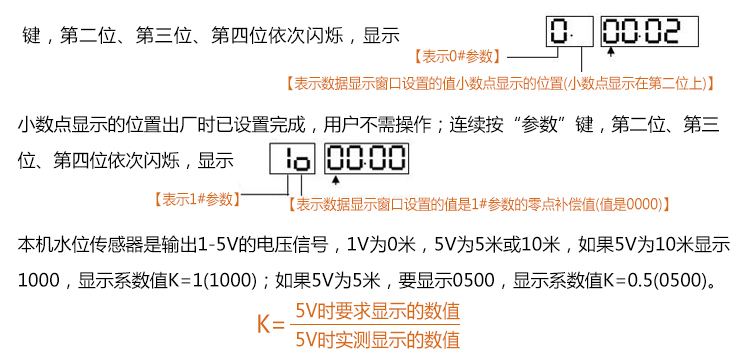

接收機需設置三個參數的“零點”、“顯示系數”、小數點顯示的位置、1-水位的上限、下限、上上限、下下限及1-水位測量最大值所對應的儀器模擬量輸出最大值。下面按設置順序作詳細說明。

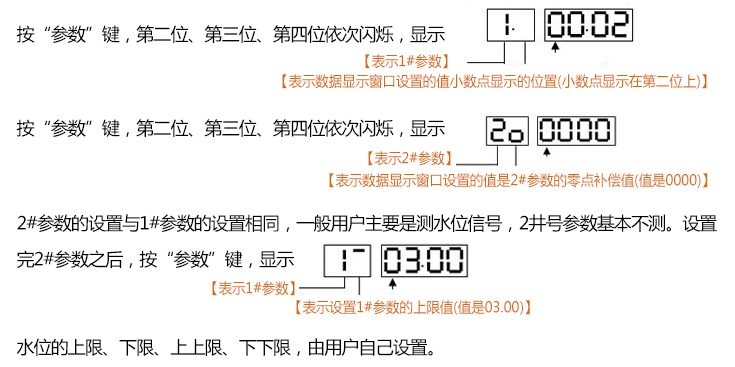

(注：×表示0—9任意數; 表示此位閃爍)

這里特別說明的兩點是：

①設置任何一個數值，必須按“參數”鍵，使數據顯示窗口的四位數字依次閃爍。否則設置的該數值不會被保存。

②設置數值時從左到右依次設置，也就是說每按動一次“參數”鍵，數字向右移動一位，不能倒退，如果要修改設置過的某一位必須復位從頭開始，所以按“參數”鍵和“+”鍵設置時，應心中有數，慢操作，一次成功。

設置完畢后，將“測量/設置”開關置于測量位置。按“復位”鍵，儀器進入測量狀態。

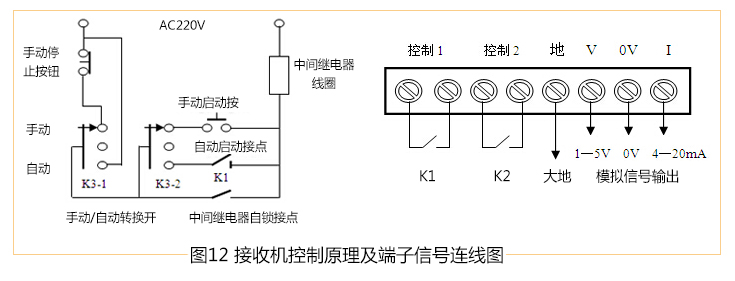

本機以1#參數水位為依據，有兩個控制信號輸出(如圖12)。

K1、K2均為常開節點;控制1——對應上限、下限;控制2——對應上上限、下下限。當水位低于下限時，指示燈K1亮，K1閉合;高于上限時，指示燈K1滅，K1斷開;當水位低于下下限時，報警，指示燈K2亮;K2閉合;高于上上限時，報警，指示燈K2滅，K2斷開。按“復位”鍵解除報警。K1、K2為繼電器輸出，節點允許電流5A。

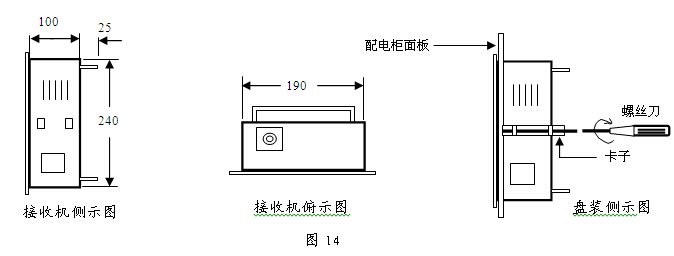

1.接收機為嵌入式安裝：嵌入式安裝開口尺寸：190(寬)×240(高)。接收機也可同發送機一樣掛在墻面上。

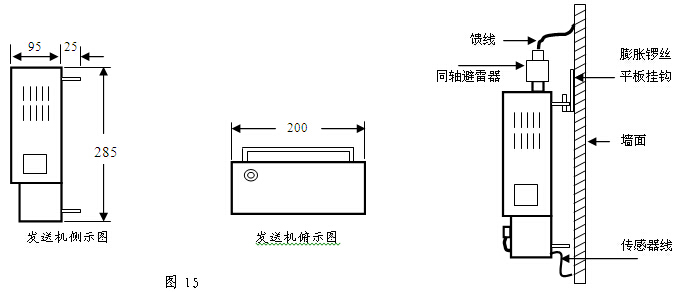

2.發送機為壁掛式安裝：

用膨脹鑼絲將平板掛鉤釘在墻面上，將發送機提手掛上即可，同軸避雷器地線一定要良好接大地。

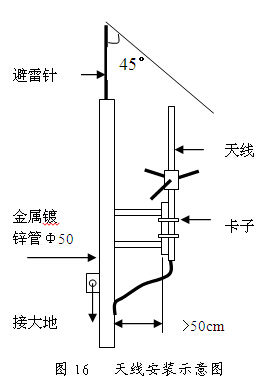

3.天線安裝方法：

天線安裝好壞是儀器可靠工作的關鍵，應有避雷針，做好地線，接地電阻應不大于5歐姆。

1.發送機上電前必須接好天線，發送機空載發射，會損壞發送機。

2.現場一定要做好地線，防止雷電或其它外界干擾。

3.水中投放探頭時，探頭在水中的位置應避開進水口及出水口。

4.探頭是密封防水器件，決不能用硬制物品擠壓探頭保護膜。

5.如果傳感器電纜線需要加長，應選用RVVP-4芯-0.2²屏蔽電纜。

6.天線安裝完畢，如果饋線長度有剩余，應將饋線直線拉開，不要打卷成盤，否則發射效果不佳。

7. 發送機安裝完畢后，應打到節能運行狀態，這樣電池可以得到充分充電，否則電池長時間放電，影響發射效果。
