過載報警、有狀態信號、水位控制器直接啟停電動機的控制電路

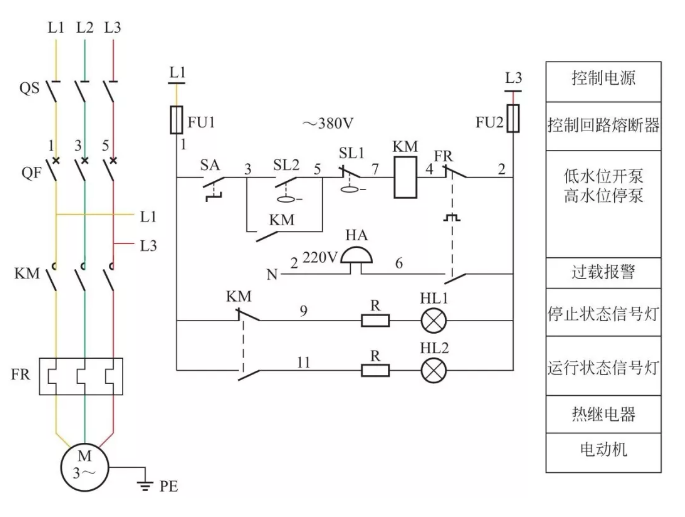

原理圖：

過載報警、有狀態信號、水位控制器直接啟停電動機的控制電路

電路工作原理

      控制開關SA已在合位，為啟動水泵作好電路準備。接觸器KM動斷觸點閉合→9號線→信號燈HL1→2號線，信號燈HL1得電，亮燈表示水泵回路送電。 水位下落到規定位置，水位控制器SL2動合觸點閉合，發出啟動水泵指令。電源L1相→控制回路熔斷器FU1→1號線→控制開關SA觸點接通→3號線→水位控制器SL2動合觸點→5號線→水位控制器SL1動斷觸點→7號線→接觸器KM線圈→4號線→繼電器FR的動斷觸點→2號線→控制回路熔斷器FU2→電源L3相，構成380V電路。

       接觸器KM線圈得到交流380V的工作電壓動作，接觸器KM動合觸點閉合（將水位觸點SL1動合觸點短接）自保，維持接觸器KM的工作狀態。接觸器KM三個主觸點同時閉合，電動機繞組獲得三相380V交流電源，電動機啟動運轉，驅動機械設備工作。

      接觸器KM動合觸點閉合→11號線→信號燈HL2→2號線，信號燈HL2得電，亮燈表示水泵運轉狀態。水位上升達到規定位置，水位控制器SL1動斷觸點斷開。切斷接觸器KM線圈控制電路，接觸器KM斷電釋放，KM的三個主觸點同時斷開，電動機停止轉動，泵停止工作。遇到緊急情況，斷開控制開關SA，電動機停止運轉，泵停止工作。

       電動機過負荷時，熱繼電器FR動作，動斷觸點FR斷開，接觸器KM斷電釋放，KM的三個主觸點同時斷開，電動機繞組脫離三相380V交流電源停止轉動，機械設備停止工作。熱繼電器FR動合觸點閉合，電源L3相→控制回路熔斷器FU2→2號線→閉合的熱繼電器FR動合觸點→6號線→電鈴HA線圈→2號線→電源N極。電鈴HA線圈得電，鈴響表示水泵是過負荷停機。

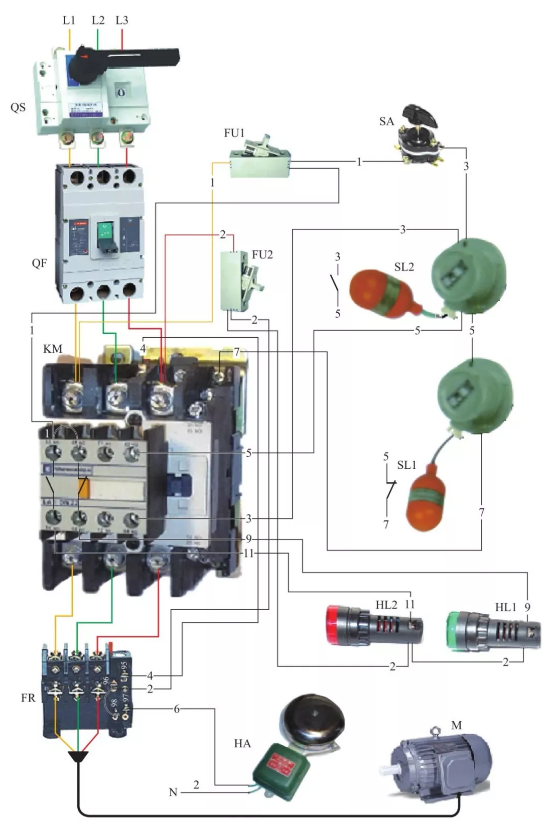

過載報警、有狀態信號、水位控制器直接啟停電動機的控制電路實物接線圖
