頂裝式磁翻板液位計的原理及安裝注意要點
來源：鼎興 發布日期
2020-09-30 瀏覽：-
頂裝式磁翻板液位計，適用于測量各種不便于側面安裝液位計的容器，特別是地下貯槽內的液位測量。廣泛適用于石油、化工、冶金、電力、輕工及醫藥等行業和部門。
頂裝式磁翻板位計直接安裝于容器頂部，通過浮球隨液面（或界面）的上下移動帶動磁性連桿上下移動，由磁性連桿內的磁鋼利用磁耦合原理驅動磁性翻板指示器，用紅藍兩色（液紅氣藍）明顯直觀地指示出工藝容器內的液位或界位，可遠距離傳送和實現自動控制。頂裝式磁翻板液位計主要由本體部分、就地指示器、遠傳變送器及上、下限報警器等幾部分組成。 頂裝式磁翻板液位計工作原理

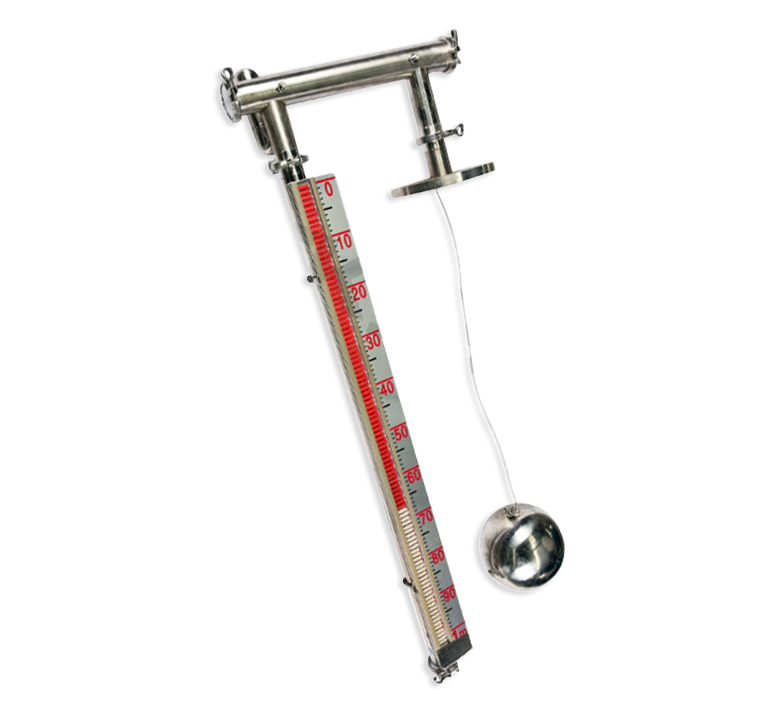

由本體(由上、下導管組成）、翻板箱（由紅、白雙色磁性小翻板組成）、浮子（由磁體、頂桿、浮筒組成）以及液位變送器等組成，其結構如圖所示。工作原理為：容器內的浮筒（按不同介質和壓力針對研制），在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本體外的翻板翻動并用紅、白顏色來指示液面高度,同時液位變送器將液位信號傳送至控制中心進行液位指示和控制,也可通過計算機進行集中監控。
在工業中，磁翻板液位計的使用率是非常高的，它的主要功能就是對容器中的液位進行監測與指示。首先我們需要知道的是磁翻板液位計的安裝實際上是分側面安裝和頂部安裝的，通常人們會將其安裝在容器的外部或頂部，此外磁開關、干簧管遠傳變送器也會與我們的磁翻板液位計同時配合使用，這樣即使在較遠的距離，我們依舊可以對液位進行實時的觀察與監控。
頂裝式磁翻板液位計安裝方式
頂裝磁翻板液位計一般分為上下兩部分結構。上部分為液位計的主測量管，在管外捆綁有帶磁性翻片的顯示面板，用于指示液體的液位，這部分被安裝在容器的頂部，通過法蘭與容器的法蘭連接，一般選配DN80或DN100法蘭即可，法蘭規格不宜小于DN80；下部分為導筒部分，為浮子的通道，導筒內浮子通過連桿與上部測量管內的磁性浮球連成一體，當液位出現上下變化時，浮子帶動磁鋼在導筒內上下移動，利用上浮子的磁耦合的作用驅動顯示面板內的翻片翻轉指示出液位。在浮筒外還可捆綁干簧管液位變送器以實現信號遠距離傳送和自動控制。 頂裝磁翻板液位計工作的好壞與是否做到正確安裝是分不開的。在安裝時，應注意以下幾點：
1、磁翻板液位計在安裝時護導管和主體測量管必須要保持垂直，上下浮球連桿不能彎曲，必須挺直插入；
2、磁翻板液位計安裝位置應避開加液口，防止液位計護導管或浮球受到?jīng)_擊；
3、安裝連接法蘭不宜選得太小，否則容易造成盲區過大，且因護筒小浮子運行阻力也較大，浮子運行容易卡住，一般安裝連接法蘭不小于DN80為宜；
4、在安裝防腐型液位計時，注意不要破壞防腐層，以使防腐層失效；
5、在安裝高度達到4～5米時，建議在兩邊增加固定拉索，以保證儀表在較惡劣的測量環境下，比如現場有振動的環境，或遭到碰撞，大風天氣等，不致受到損壞。
只有在正確的使用、定期檢查并進行維護保養的情況下，頂裝磁翻板液位計才能夠安全可靠地工作，并延長使用的壽命。
