水位控制器電路圖

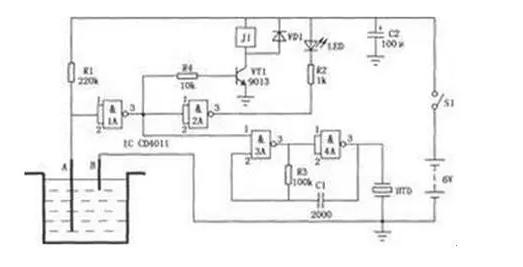

水位控制器是指通過機械式或電子式的方法來進行高低水位的控制,可以控制電磁閥、水泵等,成為水位自動控制器或水位報警,從而來實現半自動化或者全自動化。如下圖所示:
在水池給水控制系統中,主機安裝在水池,從機安裝在水源泵房。工作中,主機實時檢測水池水深信號,并短信指令從機控制水泵,上限啟泵,下限停泵。如果水池水位超過上上限、或低于下下限,主機短信通知管理員,如果水泵故障,從機短信通知管理員。管理員可現場查看,或編發短信指令,強制啟、停水泵。
水位控制器廣泛應用于工業鍋爐、民用建筑用水池、水塔、水箱,以及石油化工、造紙、食品、污水處理等行業內開口或密閉儲罐,地下池槽中各種液體的液位測量,被檢測的介質可分水、油、酸、堿、工業污水等各種導電及非導電液體。與電動閥組成一套先進的液位顯控設備,自動開、關電動閥。
自動水位控制電路

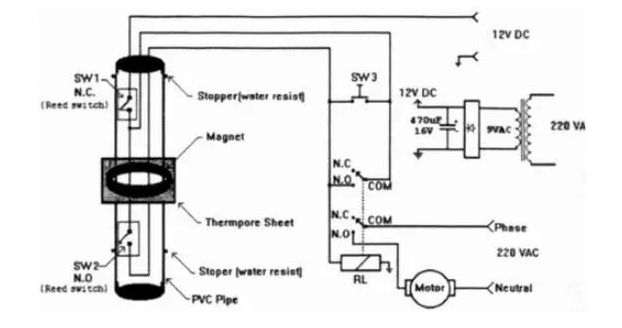

電路非常簡單并且非常容易制造。圖1中的SW1(通常閉合)和SW2(通常開路)是密封的PVC管中的微型舌簧開關。管的兩端做成防水的,用防水密封膠密封它們。
1個磁鐵安裝在可以浮在水面的熱孔隙薄片上。磁鐵可隨水面上下移動并可驅動舌簧開關。當水池完全放空時磁鐵安置在制動器上(如圖1所示),而SW2閉合。12V電源通過SW1和SW2連接到RL繼電器的線圈上。繼電器被激勵,而且經繼電器的1個公共端連接VAC到水泵的電機。
當水泵開始注水到游泳池時,磁鐵隨著水面向上移動。當磁鐵離開支座時,SW2開路,但電源通過繼電器RL的第2個公共端仍然連接到繼電器的線圈上。當磁鐵到達SW1時,它打開SW1開關,而電源到達繼電器線圈的第2條通路也斷開。繼電器去除激勵,關斷水泵。當從水池排水時,SW1再次閉合,但電源不能到達繼電器線圈。水進一步排出,SW2閉合,而繼電器再次被激勵,從而再次開啟水泵。此過程一次又一次地重復。
水泵不是連續運行,而是間隔運行。間隔時間依賴于舌簧開關之間的距離,然而,手動按瞬時開關SW3可以開啟水泵。
RL是DPDT繼電器(1個極用于邏輯控制,1個極用于開/關電機)線圈電壓為12Vdc,按點負荷依賴于負哉。
水位自動控制器電路圖

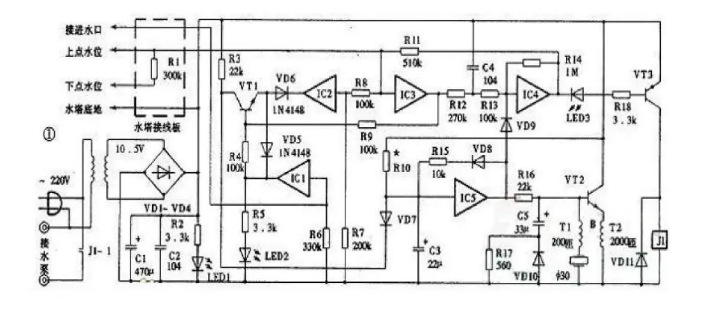

圖1是SZK-Ⅱ型水位自動控制器電原理圖。同相器IC3、IC4組成大回差施密特觸發器。R12、C4為積分電路,能有效地消除交流電源引入的干擾。R14、R13使IC4輸出呈施密特特性。通過水塔地電極與下、上水位電極跟水順序接觸,改變IC3輸入電壓,實現水位自動控制。
IC1、IC2、IC3的輸出共同控制三極管VT1。VT1導通時,C3放電,IC5輸出為負。VT1截止時,VD7反偏,電源經R10向C3充電,延時開始。到達延時時間后,IC5輸出變正,電路進入保護或報警狀態。延時時間應調整為略大于開泵至水塔有進水所需的時間。
